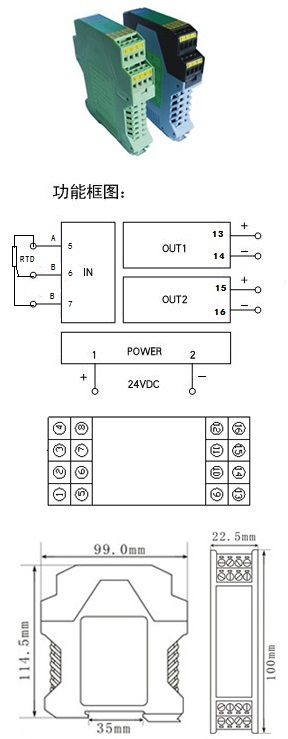

WS90502热电阻信号隔离分配器

WS90502资料下载

    PT100温度变送,输入、2路输出、电源四端口隔离;
    内置长线补偿电路;
    DIN T型导轨安装。



    订货指南:
    WS90502□□
    例:WS90502C3,即输入三线制Pt100
    温度范围0~150℃ 输出1 4~20mA 输出二4~20mA


输入/输出范围:
尾标1
输入
尾标2 输出1
输出2
A
-20~100℃ 3 4~20mA 4~20mA
B
0~100℃ 4 0~20mA 0~20mA
C
0~150℃ 5 1~5V 1~5V
D
0~200℃ 6 4~20mA 1~5V
E
0~400℃
S
用户特定参数

主要技术参数:
输入激励电流 0.8mA
输出负载阻抗 电压型:≥10KΩ,电流型≤500Ω
RTD断线指示 默认大于24mA
精度 0.2%
工作温度范围 -20~55℃
响应时间 <100mS
隔离方式 输入、2路输出、电源四端口隔离
绝缘强度 1500VDC/1分钟
电源 24VDC ± 10%
功耗 1.5W(max)
